Cad é Frac Stacks agus Cén Fáth A Bhfuil siad Ríthábhachtach d'Oibríochtaí Nua-Aimseartha Toibreacha a Chríochnú?

Is cóimeálacha ceann tobair ardbhrú iad cruacha frac a úsáidtear chun sreabhán scoilteadh hiodrálach a rialú agus a threorú isteach i dtobar tobair — agus is iad sin an píosa trealaimh brú-rialaithe is tábhachtaí le linn aon oibríocht fracála.

Sa tionscal ola agus gáis, braitheann rath agus sábháilteacht jab briste hiodrálach go mór ar shláine an trealaimh dromchla. I measc na gcomhpháirteanna go léir atá i gceist, stoic frac seasamh amach mar fíor-riachtanach. Cibé an bhfuil tú i d'innealtóir atá ag déanamh meastóireachta ar threalamh críochnaithe nó i do speisialtóir soláthair a dhéanann comparáid idir cóimeálacha brú-rátaithe, tá sé ríthábhachtach tuiscint a fháil ar stoic frac - a ndearadh, a bhfeidhm, a rátálacha agus a gcritéir roghnúcháin.

Tugann an treoir seo léargas cuimsitheach ar chruacha frac: cad iad, conas a oibríonn siad, conas a bhíonn difríocht idir iad agus trealamh ceann tobair traidisiúnta, agus cad iad na fachtóirí a chinneann an chumraíocht cruach frac atá ceart do thobair ar leith.

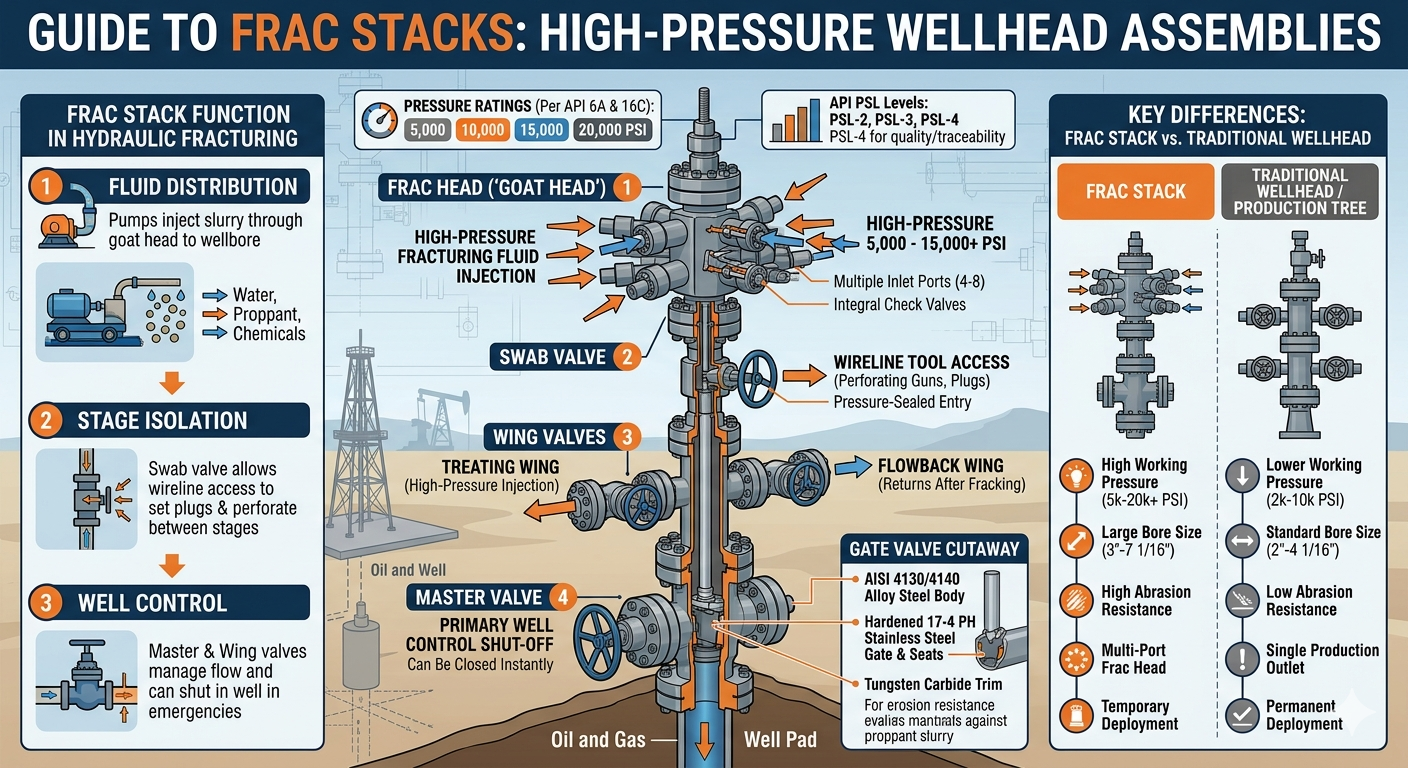

Cad é Frac Stack?

A cruach frac cóimeáil brú-rialaithe ceann tobair speisialaithe atá suiteáilte ar dhromchla tobair ola nó gáis go sonrach le haghaidh oibríochtaí scoilteadh hiodrálach. Murab ionann agus ceann tobair caighdeánach, atá deartha le haghaidh táirgeadh fadtéarmach, déantar cruach frac a innealtóireacht chun na brúnna foircneacha agus sciodar scríobach a bhaineann le sreabhán briste a chaidéalú - go minic meascán d'uisce, propán agus breiseáin cheimiceacha - a sheasamh go domhain isteach sa fhoirmiú.

Ina chroílár, is éard atá i stack frac de ghnáth:

• Comhla máistir — an phríomhchomhla stoptha ag bun an chruach
• Comhla swab — ceadaíonn sé rochtain toibreacha ar uirlisí sreanglíne
• Comhlaí sciatháin — sreabhadh díreach chuig línte scoilte agus uathu
• Ceann frac (nó ceann gabhar) — an iomadúil barr a nascann línte iarainn cóireála iolracha
• Seiceáil comhlaí agus línte a mharú — le haghaidh rialú tobair agus faoiseamh brú éigeagusála

Le chéile, cuireann na comhpháirteanna seo ar chumas na foirne sreabhán scoilteadh a phumpáil ag brúnna an-ard - idir eatarthu de ghnáth 5,000 agus 15,000 PSI , cé gur féidir le hiarratais ultra-ard-bhrú a shárú 20,000 PSI — le beachtas agus le sábháilteacht.

Cén chaoi a n-Oibríonn Frac Stack Le linn Jab Briste Hiodrálacha?

Feidhmíonn stack frac mar an príomh-chomhéadan idir trealamh caidéalaithe dromchla ardbhrú agus an tobar, ag rialú instealladh sreabhach le linn gach céim den chlár briste.

Nuair a thosaíonn jab scoilte hiodrálach, cuireann caidéil ardbhrú iallach ar sreabhán briste trí chóireáil a dhéanamh ar línte iarainn a nascann leis an gceann frac. Déanann an ceann frac - ar a dtugtar "ceann gabhar" go minic mar gheall ar a chumraíocht ilphoirt - sreabhán ó il-thrucailí caidéil a dháileadh go comhuaineach isteach sa tolladh. Ligeann sé seo d'oibreoirí na rátaí insteallta an-ard a bhaint amach (uaireanta níos mó ná 100 bairille in aghaidh an nóiméid ) ag teastáil chun foirmíochtaí daingean a bhriseadh.

Le linn na hoibríochta:

• Tá an máistir-chomhla is féidir é a dhúnadh láithreach chun an tobar a dhúnadh i gcás éigeagusála
• Comhlaí sciatháin a osclaítear nó a dhúntar chun aissreabhadh a bhainistiú agus línte cóireála
• Tá an comhla swab cuireann sé ar chumas athiontráil le huirlisí sreanglíne idir céimeanna
• Kill línte ligean d'oibreoirí leacht maraithe a phumpáil chun rialú maith a fháil ar ais más gá

Tar éis an scoilteadh a bheith críochnaithe, féadfar an stack frac a bhaint agus crann táirgeachta a chur ina ionad, nó d'fhéadfadh sé fanacht go sealadach le linn oibríochtaí sreafa.

Frac Stack vs. Tobar Traidisiúnta: Príomhdhifríochtaí

Freastalaíonn stoic frac agus gnáth-thionóil chinn tobair chun críocha éagsúla agus tógtar iad de réir caighdeáin éagsúla. Tugann an tábla thíos achoimre ar na difríochtaí criticiúla.

Tábla 1: Comparáid idir stoic frac agus cinn tobair traidisiúnta/cóimeálacha crann táirgthe thar eochair-pharaiméadair oibriúcháin.

Rátálacha Brú Frac Stack: Cad is brí leo?

Is é rátáil brú an tsonraíocht aonair is tábhachtaí nuair a bhíonn cruach frac á roghnú - cinneann sé go díreach an féidir tolladh tobair agus brú a chóireáil go sábháilte sa chomhthionól.

Tá ráta brú ar stoic Frac in aghaidh an API 6A and API 16C caighdeáin. I measc na ranganna brú oibre coitianta (WP) tá:

• 5,000 PSI WP — atá oiriúnach d'fhoirmíochtaí níos éadomhaine
• 10,000 PSI WP — an rátáil is mó a úsáidtear i mórdhrámaí scealla na SA
• 15,000 PSI WP — a úsáidtear i toibreacha domhain, ardbhrú amhail spriocanna níos doimhne Imchuach Permian
• 20,000 PSI WP — aicme atá ag teacht chun cinn maidir le foirmíochtaí ultra-domhain nó ultra-daingean óna dteastaíonn brúnna móra cóireála

Tá sé ríthábhachtach a thabhairt faoi deara go bhfuil an rátáil brú oibre den chruach frac cothrom le nó níos mó ná an brú cóireála dromchla uasta réamh-mheasta (MASITP) don phost, lena n-áirítear lamháil sábháilteachta. De ghnáth cuireann oibreoirí a Lamháil sábháilteachta 10-15%. os cionn an MASITP ríofa agus rátálacha brú stoic frac á roghnú.

D'fhéadfadh séideadh tubaisteach nó teip trealaimh a bheith mar thoradh ar neamhréir - ag baint úsáide as stoic frac faoi rátáil. De réir anailíse tionscail, Tá teagmhais tobair a bhaineann le brú fós ar cheann de na príomhchúiseanna le gortú tromchúiseach le linn oibríochtaí críochnaithe, béim a chur ar an bhfáth nach bhfuil an roghnú rátála cuí soshannta.

Príomh-chomhpháirteanna an Chomhthionóil Frac Stack

Tá ról sonrach ag gach comhpháirt laistigh de chruach frac maidir le dea-rialú a choinneáil agus sreabhán briste a stiúradh.

1. Comhla Máistir

Is í an mháistirchomhla an chéad líne chosanta maidir le rialú tobair — is féidir í a dhúnadh go hiomlán sa tolladh le hoibríocht amháin. Go hiondúil comhla geata lán-leamh, tá sé suiteáilte díreach os cionn spól an chásála nó an ceann tobair. Le linn gnáthoibríochtaí caidéalaithe, fanann an mháistirchomhla oscailte go hiomlán chun titim brú a íoslaghdú. I gcásanna éigeandála, is féidir é a dhúnadh go cianda nó de láimh laistigh de soicind.

2. Comhla swab

Suíonn an comhla swab os cionn an mháistirchomhla agus soláthraíonn sé pointe rochtana brú-séalaithe le haghaidh uirlisí sreanglíne, gunnaí bréifnithe, nó uirlisí socraithe breiseán. I gcríochnú plug-and-perf - an teicníocht is mó in oibríochtaí scealla na SA - úsáidtear an chomhla swab arís agus arís eile idir céimeanna briste chun ritheanna bréifnithe agus socruithe breiseán a rith.

3. Comhlaí Sciatháin (Cóireáil agus Sreabhadh Ais)

Síneann comhlaí sciatháin go cothrománach ón gcomhlacht frac stack agus nascann siad le línte iarainn a chóireáil (le haghaidh caidéalaithe) agus línte sreafa (le haghaidh tuairisceáin tar éis briste). Tá dhá chomhla sciatháin ar a laghad ag stack frac tipiciúil - sciathán cóireála ardbhrú amháin agus sciathán sreafa ar ais brú níos ísle amháin. Gné comhlaí sciatháin ardbhrú ar chruacha frac nua-aimseartha Baile Átha Troim chomhdhúile tungstain chun seasamh in aghaidh an chreimeadh ó sciodar ualaithe proppant.

4. Ceann Fraic (Ceann Gabhar)

Is é an ceann frac an chomhpháirt uachtarach den chruach frac agus an pointe nasctha príomhúil le haghaidh il-línte iarainn ó leoraithe caidéil. Bíonn ceann frac go hiondúil 4 go 8 calafort inlet , rud a ligeann do chaidéil iomadúla a instealladh ag an am céanna. Is é an cumas instealladh comhthreomhar seo a chuireann ar chumas na rátaí sreafa an-ard a theastaíonn do chríochnuithe ilchéime nua-aimseartha. Ionchorpraíonn an ceann frac comhlaí seiceála lárnacha freisin chun ais-sreabhadh a chosc.

5. Líne Kill agus Seiceáil Comhlaí

Soláthraíonn línte marbha cosán cúnta chun sreabhán trom a phumpáil isteach sa tolladh chun smacht a fháil ar ais i gcás teagmhas rialaithe tobair. Comhtháthaítear comhlaí seiceála ar fud an chruach frac chun iar-shreabhadh sreabhán tobair nó gáis isteach i línte caidéil a chosc agus titeann brú á chóireáil.

Cineálacha Cruacha Frac: Cumraíochtaí Aonair, Dúbailte agus Zipper

Úsáidtear stoic Frac i roinnt cumraíochtaí ag brath ar dhearadh tobair, leagan amach druileála eochaircheap, agus cuspóirí oibríochtúla.

Tábla 2: Cumraíochtaí coitianta stoic frac, a dtuairiscí, agus na cásanna feidhmiúcháin is fearr.

Glacadh le zipper frac and simul-frac tá nuálaíocht shuntasach i ndearadh stoic frac mar thoradh ar theicnící in Imchuach Permian agus i ndrámaí móra scealla eile sna SA. In oibríochtaí simul-frac, tá tuairisc tugtha ag oibreoirí feabhsuithe éifeachtúlachta críochnaithe 40–60% i gcomparáid le scoilteadh aon tobair traidisiúnta, rud a laghdaíonn go mór an costas in aghaidh na coise cliathánach.

Roghnú Ábhar agus Friotaíocht Caithimh i gCruacha Frac

Tá roghnú ábhar ríthábhachtach mar go bhfuil stoic frac nochta do sciodar propán an-scríobach - tá teip chaitheamh ar cheann de na príomhchúiseanna le neamhfhónaimh stoic frac agus athsholáthar.

I measc na bpríomhchúinsí ábhartha tá:

• Ábhair choirp agus bhoinéid: Cruach cóimhiotail AISI 4130/4140, teaschóireáilte chun freastal ar riachtanais API 6A PSL-3 nó PSL-4
• Suíochán agus Baile Átha Troim: Comhdhúile tungstain nó cruach dhosmálta cruaite 17-4 PH le haghaidh friotaíocht creimeadh i sreabhadh propant ardluais
• rónta: Caithfidh rónta leaistiméire a bheith ag luí le ceimic sreabhán briste, lena n-áirítear córais uisce slaig ard-phH agus sreabhán spreagtha aigéad-bhunaithe
• Timpeallachtaí seirbhíse géar (H₂S): Tá ábhair chomhlíontacha NACE MR0175/ISO 15156 éigeantach nuair atá suilfíd hidrigine i láthair

Léiríonn staidéir laistigh den earnáil trealaimh críochnaithe go bhfuil comhlaí cairbíde tungstain saol seirbhíse a léiriú 3-5 huaire níos faide ná comhlaí bearrtha cruach caighdeánach in iarratais tiúchana ard-trealaimh, ag laghdú go mór na costais iomlána críochnaithe trí níos lú athruithe trealaimh.

Caighdeáin API a Rialaíonn Dearadh agus Tástáil Stack Frac

Caithfidh stoic Frac cloí le caighdeáin API a aithnítear go hidirnáisiúnta — níl comhlíonadh roghnach; ceanglas dlíthiúil agus conarthach é ar fhormhór na n-oibríochtaí ola agus gáis.

• API 6A (Trealamh Ceann Tobair agus Crann Nollag): Rialaíonn dearadh, ábhair, tástáil agus marcáil comhpháirteanna ceann tobair lena n-áirítear stoic frac. Sainmhíníonn leibhéil PSL-2, PSL-3, agus PSL-4 ceanglais cháilíochta agus inrianaitheachta atá níos déine de réir a chéile.
• API 16C (Trealamh Choke and Kill): Baineann sé seo le comhpháirteanna rialaithe tobair ardbhrú lena n-áirítear línte marú agus iomadúil tachtaithe a chomhtháthaítear go minic le stoic frac.
• API 6FA / 6FB (Tástáil Dóiteáin): Féadfar comhlaí frac cruachta tine-thástála a shonrú i dtimpeallachtaí ina bhfuil riosca dóiteáin ardaithe.
• NACE MR0175: Ceanglais ábhartha le haghaidh feidhmeanna géarsheirbhíse nuair a sháraíonn tiúchan H₂S na tairseacha.

Maidir le toibreacha criticiúla agus timpeallachtaí ardriosca, sonraíonn oibreoirí de ghnáth PSL-3 nó PSL-4 stoic frac rátáilte, a éilíonn inrianaitheacht ábhar iomlán, NDE forlíontach (scrúdú neamh-millteach), agus tástáil glactha monarchan fianaithe (SAILL).

Conas an Stack Frac Ceart a Roghnú: Seicliosta Praiticiúil

Teastaíonn meastóireacht chórasach ar choinníollacha toibreacha, ar cheanglais oibríochta agus ar oibleagáidí rialála chun an stoc frac ceart a roghnú.

Tábla 3: Seicliosta roghnúcháin stoic frac praiticiúil a chlúdaíonn na príomhpharaiméadair innealtóireachta agus oibriúcháin.

Frac Stack Cothabháil, Cigireacht, agus Saol Seirbhíse

Tá cothabháil chuí riachtanach chun a chinntiú go bhfeidhmíonn stoic frac go hiontaofa - is guais sábháilteachta agus múchadh costasach neamhphleanáilte é comhla teipthe nó séala séidte le linn jab caidéalaithe ardbhrú.

I measc na gcleachtas is fearr tionscail maidir le cothabháil frac stack tá:

• Tástáil brú réamhphoist: Ní mór brú-thástáil a dhéanamh ar gach stoc frac go dtí an rátáil brú oibre (go hiondúil tástáil ísealbhrú ag 250 PSI agus tástáil brú oibre iomlán) roimh gach post.
• Cigireacht iar-phoist: Ba chóir comhlaí, suíocháin, agus rónta a iniúchadh tar éis gach poist. Is iad Baile Átha Troim comhla agus suíocháin geata na míreanna is airde caitheamh.
• Tréimhsí athchóirithe iomlána: Sonraíonn go leor oibreoirí díchóimeáil iomlán agus deimhniú gach 12-18 mí nó tar éis líon sainithe uaireanta oibre, cibé acu is túisce.
• Doiciméadú agus inrianaitheacht: Ní mór taifid chothabhála, deimhnithe tástála brú, agus doiciméid inrianaitheachta ábhartha a bheith in éineacht le gach stoc frac i margaí rialáilte.

Is é faillí a dhéanamh ar thimthriallta cothabhála an phríomhchúis le teipeanna stoic frac in-réimse. Tugann sonraí tionscail le fios go bhfuil laghdaíonn cláir chothabhála choisctheacha teipeanna frac-stack neamhphleanáilte suas le 70% , rud a shábhálann costais shuntasacha thar shaolré cláir chríochnaithe.

Nuálaíochtaí i dTeicneolaíocht Frac Stack

Leanann teicneolaíocht Frac Stack ag forbairt go tapa chun tacú leis na cláir chríochnaithe atá ag éirí níos ionsaithí a éilíonn oibreoirí scealla.

• Comhlaí gníomhachtaithe leictreacha agus hiodrálacha: Ligeann cruacha frac iargúlta-ghníomhaithe d'oibreoirí comhlaí a oscailt agus a dhúnadh ó achar sábháilte, rud a laghdaíonn nochtadh pearsanra le linn oibríochtaí ardbhrú.
• Monatóireacht brú uathoibrithe: Cuireann trasduchtóirí brú comhtháite agus comhtháthú SCADA fíor-ama ar chumas monatóireacht leanúnach a dhéanamh ar shláine cruachta frac le linn caidéalaithe.
• 20,000 córas aicme PSI: De réir mar a dhíríonn oibreoirí ar fhoirmíochtaí níos doimhne agus níos déine, tá stoic frac den chéad ghlúin eile ar ráta 20,000 PSI ag dul isteach in úsáid tráchtála níos leithne.
• Dearaí dlúth agus éadroma: Laghdaíonn stoic mhodúla frac atá deartha le haghaidh rig-suas tapa agus rig-síos ar láithreáin ceap iltobar an t-am críochnaithe iomlán in aghaidh an tobair.
• Druileáil amach breiseán frac ardluais: Tá feadáin chomhtháite coiled agus córais sreafa ais péireáilte le stoic frac ag cumasú druileáil amach breiseán níos tapúla idir céimeanna, ag tacú le sceidil chríochnaithe ard-minicíochta.

Tacaíonn na nuálaíochtaí seo le chéile le tiomáint an tionscail i dtreo críochnú níos tapúla agus níos éifeachtaí agus ag an am céanna laghdaítear an baol go nochta an duine do threalamh ardbhrú.

Ceisteanna Coitianta Maidir le Frac Stacks

Conclúid: Cén Fáth a bhFuil Frac mar Chúrsaí Cearta

Ní earra tráchtearraí iad stoic Frac — is comhthionóil iad atá beachta-innealtóireacht agus atá ríthábhachtach don tsábháilteacht a mbíonn tionchar díreach acu ar shábháilteacht, ar éifeachtúlacht críochnaithe agus ar eacnamaíocht gach cláir scoilte hiodrálacha a roghnú, a chothabháil agus a oibriú i gceart.

Ó roghnú an rang brú ceart agus an méid tolladh go dtí na gráid ábhartha ábhartha a shonrú le haghaidh seirbhís ghéar nó scríobach, tá iarmhairtí iartheachtacha ag gach cinneadh maidir le cumraíocht frac stack. De réir mar a éiríonn cláir chríochnaithe níos ionsaithí - cliathánach níos doimhne, níos faide, brúnna cóireála níos airde, níos mó céimeanna in aghaidh an tobair - ní bheidh ach níos tábhachtaí fós ról na gcruacha frac ardfheidhmíochta atá deimhnithe i gceart.

Tá innealtóirí agus gairmithe soláthair a thuigeann bunghnéithe teicniúla stoic frac i riocht níos fearr chun cinntí a dhéanamh a fheabhsaíonn sábháilteacht oibriúcháin, a laghdóidh aga neamhfhónaimh trealaimh, agus a uasmhéadaíonn costas iomlán críochnú an tobair.
